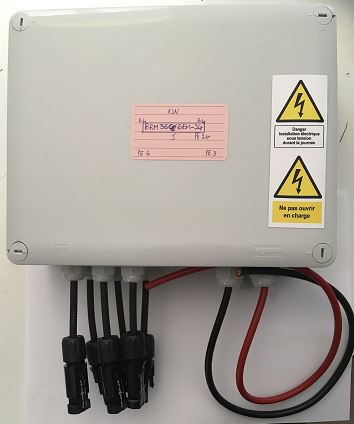

boitier securise de mise en parallele 3 panneaux 36 Cellules 12V

Ce boitier permet de mettre en parallèle 2 ou 3 panneaux de 36 cellules
Avec un régulateur PWM victron , ou un regulateur steca , sur une batterie ou parc de batterie 12V et protege votre installation contre la foutre.
Il est composé :
Des entrées monofil (soit 1 entrée "+" et 1 entrée "-" pour 3 panneaux)
Protection optimale :
- 1 parafoudre
Tension nominale de fonctionnement : 24 VCC
Intensité maximum par entrée : 10 kA
Tension maximum du système : 30VCC
Protection contre la surtension : 105V
Diamètre max. du câble des PE en entrée : 8,5 mm
Connexion en entrée panneaux (câble souple) : 2,5 mm2 à 10 mm2
Dimensions : 22 x 17 x 8,6 Cm
Poids : 2 Kg
Protection boîtier : IP55

Nombre de cellules par panneau :36
Nombre de panneaux 2 ou 3
Tension banc de batteries 12V
Champ Pv ( nXp n= nombre de string ou branche de panneau en parallèle et p nombre de panneau en serie )
possibilité : 2X1 ou 3X1
Voc = 21 V max
Avec ,cette configuration , vous avez le choix entre regulateur PWM , ou MPPT .

Un panneau 36 cellules comme son nom l'indique comporte 36 cellules sur la face du panneau.
Ils ont en général 21,6 V de tension à vide ou tension en circuit ouvert Voc. Ce type de panneaux sont souvent appelé panneaux 12V .
Ce qui est important c'est que ces caractéristiques sont importantes, pour le choix du régulateur et de la batterie. Ainsi donc pour, pour ces types de panneau, on choisit d'avoir une cohérence en tension du/des panneaux à la batterie.
Exemple : pour un panneau 12V de 36 cellules, avec deux batteries de 12V , un régulateur PWM 12V/24V , on est obligé de mettre les batteries en parallèle , pour avoir du 12V aussi.
• Remarque : respecter toujours l'ordre de branchement, batterie-régulateur, puis régulateur panneaux.
• Pour le boitier il est impératif à la borne de terre par un câble vert et jaune de 16 mm2 sur le parafoudre.
• Le parafoudre dispose de deux indicateur verts et rouge, le vert indique le bon état et l'autre le contraire.
